Produkt beskrivelse
ASW400 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A Brug d For Elect ri c Køretøjer Og Ingeniør Maskiner AOKAI DC Contactor
ASW400 har M10 stud-hovedterminaler og 6,3 mm spadespoletilslutninger. De øverste to spader er positiv stolpe. Den nederste to spade er negativ stolpe. Spolen kan tilsluttes, enten venstre eller højre. Den kan monteres via M5 tappede huller eller monteringsbeslag - enten forsynet monteret eller som separate dele. Montering kan være vandret eller lodret, når vertikale kontaktstifterne M10 skal pege opad. Hvis kravet er for nedadrettet orientering, kan vi justere kontaktoren for at kompensere for dette. 6.3 * 0,8 mm hjælpekontakt kan leveres til test af kredsløbets arbejdsstatus, hvis det kræves. Spoleffekten er 13-16W. Kontakt volt dråbe hovedkontakt ved 100A er ikke over 80mV.

ASW400 kan anvendes i byen sanitets lastbil som road wrecker og affald lastbil.

Mærke: AK / AOKAI
Navn: DC Contactor
Model: ASW400 / SW200
Nominel spænding: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V osv.
Nominel strøm: 400A
Dimension: 73 * 57 * 156 ( mm )
Vægt: Ca. 1330 g

图片 44.png

SPECIFIKATION

Spole nominel spænding	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V osv.
Hovedkredsløbsstrøm (A)	400A
Hovedkontaktkontakt Spændingsdråbe (Belastning: 100A)	≤80mV
Under (20 ± 5) ℃, Cooling Pull-in Spænding	≤70%
Under (20 ± 5) ℃, Cooling Drop-out Spænding	≥5%, ≤40%
Acceptabelt fluktuationsområde for spolespænding	± 20%
Indtastningstid (N / O-kontakter til Luk)	≤30ms
Drop-out tid (N / O kontakter til Åbn)	≤20ms
Maks. Afbrydelsestid for kontakter	≤5ms
Isolationsmodstanden	≥50MΩ
Dielektrisk styrke	50Hz / 60Hz 1000VAC / 1min
Overbelastningsstrøm	≤7Ie, ≤1s
Spoleffektforbrug (W)	≤15.0W
Elektrisk liv	20.000 gange
Mekanisk liv	300 tusind gange
Arbejdsmodus	Kontinuerlig eller intermitterende
Kontaktformular	1 NO eller 1 NC
Kontaktmateriale	AgCdO / AgCuO
Hjælpekontakt Nominel belastning (ekstraudstyr)	2A / 48VDC, 5A / 24VDC
Teknisk standard	GB14048.4-2010

BRUG MILJØ

Højde	≤2Km	Omgivelsestemperatur	-25 ~ + 55 ℃
International beskyttelsesgrad	IP50	Installationstype	III
Måde at installere	Nogen	Vibration	2,5 g (5 ~ 50) Hz
Påvirkning	50g, 11ms (Half-Sine Wave)

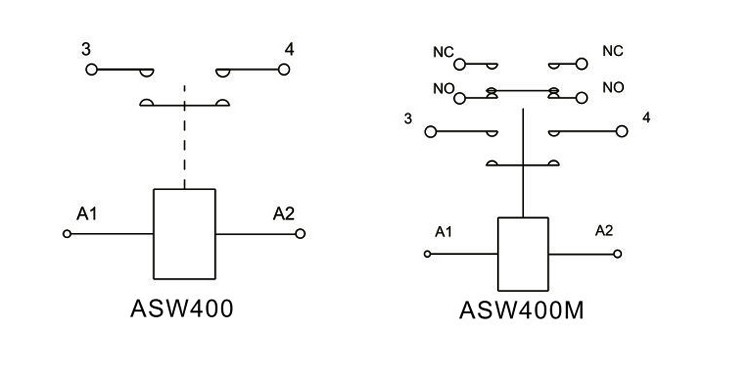

SKEMATISK DIAGRAM

图片 45.png

INSTALLATIONS DIAGRAM

图片 46.png
